Jak projektować instalacje teletechniczne zgodnie z normami i rozwojem technologii?

W dobie cyfryzacji, rosnących zagrożeń i potrzeby pełnej kontroli nad infrastrukturą instalacje teletechniczne stały się nieodłącznym elementem każdego nowoczesnego obiektu. Niezależnie od tego, czy mówimy o biurowcach, magazynach, hotelach, halach przemysłowych czy budynkach użyteczności publicznej, to właśnie systemy niskoprądowe odpowiadają za sprawne funkcjonowanie monitoringu, systemu kontroli dostępu, alarmów, detekcji pożaru, a coraz częściej także automatyki i zarządzania budynkiem. Dzięki integracji z nowoczesnymi technologiami – od sztucznej inteligencji, przez protokoły IP, po rozwiązania chmurowe – teletechnika zyskuje nowy wymiar: staje się inteligentna, adaptacyjna oraz zdolna do reakcji w czasie rzeczywistym. W tym wpisie pokazujemy, czym są instalacje teletechniczne, jak je projektować zgodnie z najnowszymi standardami, a także jaką rolę odgrywają w połączeniu z technologiami przyszłości. Zachęcamy do lektury!

Spis treści

• Instalacje teletechniczne – co to jest?
• Etapy projektowania instalacji teletechnicznych
  • Analiza potrzeb i inwentaryzacja techniczna
  • Dobór technologii i dokumentacja projektowa
  • Zgodność z normami i integracja systemowa
  • Modularność i skalowalność jako fundament projektowy
• Przyszłość instalacji teletechnicznych: IP, chmura, edge computing i AI, automatyzacja
  • Protokół IP jako fundament infrastruktury
  • Chmura i edge computing – współpraca dwóch światów
  • Sztuczna inteligencja i analiza w czasie rzeczywistym
  • Automatyzacja i integracja systemowa
• Instalacje teletechniczne jako podstawa inteligentnego budownictwa

Instalacje teletechniczne – co to jest?

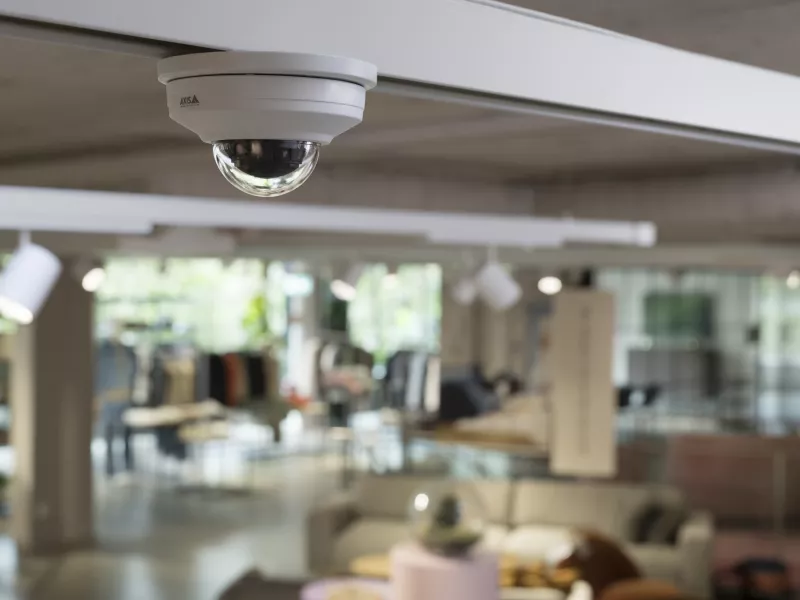

Instalacje teletechniczne to zespół systemów niskoprądowych, których zadaniem (w zakresie systemów bezpieczeństwa obiektów) jest transmisja danych, sygnałów sterujących oraz informacji alarmowych. Obejmują one zarówno infrastrukturę kablową, jak i aktywne urządzenia – kamery CCTV, centrale alarmowe, kontrolery dostępu czy czujki przeciwpożarowe. Typowe systemy teletechniczne to m.in.:

• sygnalizacja włamania i napadu (SSWiN),
• monitoring wizyjny (CCTV),
• kontrola dostępu,
• detekcja pożaru (SSP),
• interkom,
• DSO.

Ich obecność jest niezbędna do prawidłowego działania każdego budynku inteligentnego. Ponadto z dobrodziejstw instalacji niskoprądowych korzysta również radiofonia i telewizja.

Etapy projektowania instalacji teletechnicznych

Skuteczny system teletechniczny wymaga podejścia projektowego, które uwzględnia zarówno obecne potrzeby obiektu, jak i jego przyszły rozwój. Projektowanie instalacji niskoprądowych wymaga uwzględnienia parametrów transmisji danych, kompatybilności urządzeń oraz standardów bezpieczeństwa i skalowalności.

1. Analiza potrzeb i inwentaryzacja techniczna

Pierwszym etapem jest analiza potrzeb inwestora i przyszłych użytkowników – określenie zakresu systemów, oczekiwanych funkcji oraz poziomu integracji z pozostałą infrastrukturą budynku. Następnie przeprowadza się inwentaryzację techniczną obiektu, uwzględniając istniejącą infrastrukturę kablową, warunki zabudowy i ograniczenia architektoniczne.

2. Dobór technologii i dokumentacja projektowa

Kolejnym krokiem jest dobór technologii, obejmujący m.in. protokoły transmisji danych, urządzenia aktywne, a także typy czujników oraz kamer. W tym etapie wybierane są również komponenty wspomagające transmisję danych, takie jak przełączniki, konwertery czy zasilacze buforowe. Równolegle przygotowywana jest pełna dokumentacja techniczna zawierająca schematy okablowania, rysunki montażowe, zestawienia materiałowe oraz opis działania systemu w warunkach normalnych i awaryjnych. Stanowi ona podstawę do opracowania kosztorysu inwestorskiego, który pozwala dostosować projekt do założeń budżetowych i harmonogramu realizacji.

3. Zgodność z normami i integracja systemowa

Istotnym elementem projektu jest zapewnienie zgodności z aktualnymi normami technicznymi – m.in.:

• PN-EN 50173 (okablowanie strukturalne),
• PN-EN 54 (systemy sygnalizacji pożarowej),
• PN-IEC 60364 (instalacje elektryczne),
• przepisami Prawa budowlanego i rozporządzeniami dotyczącymi bezpieczeństwa pożarowego oraz ochrony danych osobowych czy informacji poufnych.

Uwzględnienie tych standardów wymaga nie tylko szczegółowej wiedzy technicznej, lecz również praktycznego doświadczenia w zakresie koordynacji projektów wielobranżowych oraz zgodności z obowiązującymi regulacjami. Ważne jest także zaplanowanie integracji instalacji z nadrzędnymi platformami zarządzającymi (np. PSIM, VMS, SCADA – Supervisory, BMS). Takie działanie wymaga zastosowania odpowiednich interfejsów komunikacyjnych, takich jak TCP/IP, Modbus czy ONVIF, a także zapewnienia redundancji zarówno w warstwie transmisji danych, jak i zasilania. Dzięki temu możliwe jest stworzenie spójnego oraz odpornego na awarie środowiska technologicznego, które wspiera zarządzanie bezpieczeństwem, a także infrastrukturą budynku w sposób zautomatyzowany.

4. Modularność i skalowalność jako fundament projektowy

Modularność i skalowalność instalacji teletechnicznych to fundament ich nowoczesnego projektowania. Każdy komponent systemu – od okablowania, po urządzenia końcowe – powinien być tak zaplanowany, aby umożliwiał łatwą rozbudowę, rekonfigurację lub wymianę bez konieczności ingerencji w całą strukturę instalacyjną. Oznacza to m.in. zastosowanie szaf rackowych z wolnymi slotami, przewymiarowanie przepustów kablowych czy wybór urządzeń obsługujących protokoły otwarte i aktualizacje firmware.

Przyszłość instalacji teletechnicznych: IP, chmura, edge computing i AI, automatyzacja

Branża instalacji elektrycznych teletechnicznych dynamicznie ewoluuje, przede wszystkim dzięki integracji nowoczesnych technologii opartych na protokołach IP, rozwiązaniach chmurowych albo architekturze edge computing. Wśród najważniejszych trendów można wymienić:

Protokół IP jako fundament infrastruktury

Przejście z systemów analogowych albo zamkniętych na pełną infrastrukturę IP oznacza, że urządzenia (kamery, czujniki, kontrolery) komunikują się w ramach standardowej sieci Ethernet lub światłowodowej, co umożliwia ich centralne zarządzanie, aktualizacje zdalne i łatwiejszą integrację z systemami nadrzędnymi. Dzięki temu możliwe jest tworzenie platformy, w której obraz, dźwięk, alarmy i dane operacyjne płyną wspólną magistralą, redukując liczbę oddzielnych instalacji.

Chmura i edge computing – współpraca dwóch światów

Rozwiązania chmurowe oferują niemal nieograniczoną moc obliczeniową i łatwą skalowalność – idealne w zbieraniu oraz analizie dużych ilości danych, a także w szkoleniu modeli sztucznej inteligencji. Jednocześnie edge computing przenosi fragmenty przetwarzania danych bliżej źródła – do kamer, czujników lub lokalnych węzłów – co znacząco skraca czas reakcji i zmniejsza zależność od łącza internetowego. W praktyce oznacza to, że detekcja naruszenia strefy chronionej może się odbyć jeszcze przed przesłaniem danych do centrali bądź chmury, co jest istotne w systemach wymagających natychmiastowej reakcji.

Sztuczna inteligencja i analiza w czasie rzeczywistym

Dzięki algorytmom uczenia maszynowego instalacje teletechniczne nie tylko rejestrują obraz czy sygnał – potrafią rozpoznawać wzorce, klasyfikować zdarzenia jako potencjalne zagrożenia i uruchamiać odpowiednie scenariusze reakcji. Przykładowo systemy monitoringu wyposażone w AI potrafią rozróżnić człowieka od pojazdu, wykryć zaniechanie lub nienaturalne zachowanie, a następnie zainicjować alarm albo blokadę dostępu. W zastosowaniach przemysłowych AI pozwala na analizę drgań, temperatury czy obrazu w czasie rzeczywistym, co przekłada się na predykcyjną konserwację i minimalizację przestojów.

Automatyzacja i integracja systemowa

Nowe instalacje teletechniczne coraz częściej są projektowane jako część holistycznego systemu bezpieczeństwa oraz zarządzania budynkiem, łącząc kontrolę dostępu, monitoring CCTV, system alarmowy, a także systemy BMS i ERP. Automatyka procesów umożliwia, np. w przypadku wykrycia intruza, automatyczne skierowanie kamery PTZ na strefę, zablokowanie drzwi wraz z powiadomieniem ochrony – wszystko w jednym systemie. Dzięki temu czas reakcji skraca się do sekund, a liczba fałszywych alarmów maleje.

Instalacje teletechniczne jako podstawa inteligentnego budownictwa

W erze cyfrowej transformacji, w której bezpieczeństwo, efektywność operacyjna i integracja systemów stają się istotna dla każdego obiektu – instalacje teletechniczne nie są już dodatkiem, ale nieodzownym elementem infrastruktury budynkowej. Ich odpowiednie zaprojektowanie oraz wdrożenie zapewnia nie tylko zgodność z normami czy przepisami, lecz przede wszystkim tworzy środowisko, które reaguje, uczy się i rozwija wraz z potrzebami użytkowników. Integracja z systemami IT, platformami zarządzającymi ze sztuczną inteligencją sprawia, że współczesne instalacje niskoprądowe przejmują funkcje aktywnego zarządzania bezpieczeństwem, a także komunikacją w czasie rzeczywistym.
