Rodzaje czujników ruchu – kompletny przewodnik dla inwestorów i firm

Fałszywy alarm o trzeciej w nocy. Interwencja ochrony, sprawdzenie obiektu, wszystko w porządku – a koszt? Kilkaset złotych i utracony spokój. Teraz pomnóżmy to przez kilkanaście takich zdarzeń w miesiącu. W środowiskach komercyjnych i przemysłowych błędnie dobrany czujnik ruchu to nie drobna niedogodność, a realne straty finansowe i operacyjne.

W tym artykule omawiamy trzy główne typy czujników ruchu: dualny, kurtynowy i PIR (podczerwień) oraz wyjaśniamy, jak działają, gdzie się sprawdzają i jak dokonać właściwego wyboru względem obiektu.

Spis treści

• Czym cechują się poszczególne czujniki ruchu?
• Czujnik ruchu dualny – technologia dla wymagających środowisk
• Czujnik ruchu kurtynowy – precyzyjna ochrona stref przejść
• Czujnik ruchu na podczerwień (PIR) – fundament systemów alarmowych
• Jak dobrać czujnik ruchu do obiektu?
• Standardy i normy
• Integracja czujników ruchu z systemem alarmowym
• Podsumowanie
• Najczęściej zadawane pytania

Czym cechują się poszczególne czujniki ruchu?

Zanim przejdziemy do szczegółów, przedstawiamy zestawienie, które pozwoli zorientować się w podstawowych różnicach:

Każdy z tych typów odpowiada na inne potrzeby. Kluczem jest dopasowanie technologii do środowiska – nie do budżetu czy przyzwyczajeń.

Czujnik ruchu dualny – technologia dla wymagających środowisk

Czujnik ruchu dualny – technologia dla wymagających środowisk

Czujniki dualne stosuje się tam, gdzie standardowa detekcja PIR może być niewystarczająca lub podatna na fałszywe alarmy. Połączenie podczerwieni i mikrofal sprawia, że detektor lepiej sprawdza się w wymagających środowiskach przemysłowych, magazynowych i technicznych.

Jak działa czujnik dualny?

Czujnik dualny łączy dwie niezależne technologie detekcji: pasywną podczerwień (PIR) oraz mikrofale (MW – microwave). Alarm jest generowany tylko wtedy, gdy oba moduły jednocześnie wykryją obecność intruza. Żaden z nich osobno nie wystarczy – to właśnie eliminuje zdecydowaną większość fałszywych alarmów.

PIR reaguje na zmianę temperatury wywołaną przez poruszające się ciało. Mikrofala natomiast wysyła sygnał radiowy i analizuje jego odbicie – wykrywa ruch mechaniczny, niezależnie od temperatury. Połączenie obu sprawia, że detektor nie „pomyli się” przez podmuch ciepłego powietrza, przejeżdżający wózek widłowy czy nagrzewający się element maszyny.

Kiedy czujnik dualny jest niezbędny?

Środowiska przemysłowe i komercyjne rzadko są „spokojne”. Hale produkcyjne generują wibracje, systemy HVAC wprawiają powietrze w ruch, maszyny zmieniają temperaturę otoczenia. Dla standardowego czujnika PIR to warunki, w których fałszywe alarmy są wręcz nieuniknione.

Czujnik ruchu dualny jest szczególnie wskazany w:

• halach produkcyjnych i magazynach – gdzie pracują maszyny, przenośniki i wózki widłowe,
• obiektach infrastruktury krytycznej – serwerowniach, stacjach energetycznych, węzłach telekomunikacyjnych,
• strefach o podwyższonym ryzyku w korporacjach – centralach danych, archiwach, pomieszczeniach technicznych,
• obiektach zewnętrznych i półzewnętrznych – gdzie warunki pogodowe generują zmienne temperatury.

Na co zwrócić uwagę przy wyborze czujnika dualnego?

Nie każdy czujnik dualny jest równoważny. Przy wyborze należy sprawdzić:

• Klasę środowiskową i zakres temperatury pracy – dla zastosowań zewnętrznych lub w nieogrzewanych halach kluczowe są parametry od -20°C do +55°C,
• Kąt i zasięg detekcji – standardowy to 90° i 12 metrów, ale są modele o zasięgu 20+ metrów i szerokim kącie 120°,
• Odporność na zakłócenia RF – środowiska przemysłowe generują pole elektromagnetyczne, które może wpływać na moduł mikrofalowy,
• Zgodność z centralami alarmowymi – protokoły komunikacji, sposób nadzoru linii (EOL, podwójne EOL),
• Stopień IP – dla zastosowań w środowiskach wilgotnych lub zapylonych.

Czujnik ruchu na podczerwień (PIR) – fundament systemów alarmowych

Czujniki PIR są jednym z podstawowych elementów systemów alarmowych i automatyki budynkowej. Ich działanie opiera się na pasywnej detekcji zmian promieniowania podczerwonego, dlatego sprawdzają się przede wszystkim tam, gdzie warunki środowiskowe są stabilne, a ruch w chronionej strefie jest łatwy do jednoznacznego wykrycia.

Zasada działania PIR

PIR – Passive Infrared – to najbardziej powszechna technologia detekcji ruchu stosowana w systemach alarmowych. Czujnik ruchu na podczerwień nie emituje żadnego promieniowania: pasywnie odbiera ciepło podczerwone wypromieniowywane przez ciało człowieka i wykrywa zmianę jego rozkładu w polu widzenia sensora.

Soczewka Fresnela, umieszczona przed elementem detekcyjnym, dzieli pole widzenia na szereg wąskich stref. Gdy ciepłe ciało przesuwa się przez te strefy – generowane są impulsy elektryczne interpretowane jako ruch. Stąd PIR reaguje na ruch, nie na samą obecność – nieruchoma osoba stojąca w polu widzenia może nie wyzwolić alarmu.

Gdzie PIR sprawdza się najlepiej?

PIR to technologia dojrzała, tania i niezawodna w odpowiednich warunkach. Sprawdza się przede wszystkim w:

• biurach i przestrzeniach komercyjnych – gdzie temperatura otoczenia jest stabilna, a ruch jest jednoznaczny,
• recepcjach i przestrzeniach wspólnych – jako element systemu detekcji i jednocześnie automatyki oświetleniowej,
• systemach BMS (Building Management System) – PIR jest standardowym elementem inteligentnych budynków, sterującym ogrzewaniem, klimatyzacją i oświetleniem,
• podstawowej warstwie ochrony w systemach wielostrefowych, gdzie wyższe wymagania pokrywają czujniki dualne lub kurtynowe.

Ograniczenia PIR – jak je kompensować?

PIR ma swoje słabości, o których należy wiedzieć przed projektowaniem systemu:

• Wrażliwość na zmiany temperatury – gdy temperatura otoczenia zbliża się do temperatury ciała ludzkiego (~37°C), skuteczność detekcji spada. W gorące lato czujnik w niezacienionym pomieszczeniu może być mniej niezawodny.
• Ryzyko fałszywych alarmów – nagrzewające się grzejniki, wentylatory, zwierzęta domowe i duże insekty mogą wyzwalać alarm.
• Brak detekcji nieruchomej osoby – intruz pozostający w bezruchu nie zostanie wykryty.

Jak kompensować ograniczenia PIR? Przede wszystkim przez świadome projektowanie systemu: uzupełnienie stref o podwyższonym ryzyku czujnikami dualnymi, użycie czujników kurtynowych na wejściach i zastosowanie weryfikacji wideo (systemy VMS z analizą obrazu).

Jak dobrać czujnik ruchu do obiektu?

Poniższe pytania pomogą podjąć trafną decyzję bez konieczności zgłębiania specyfikacji technicznych:

→ Czy obiekt narażony jest na fałszywe alarmy środowiskowe?

Zmiany temperatury, wibracje, ruch maszyn, praca urządzeń HVAC → czujnik dualny (PIR + MW)

→ Czy chronisz konkretne przejście, okno lub otwór?

Chcesz wiedzieć dokładnie, że ktoś przekroczył daną linię → czujnik kurtynowy

→ Czy budujesz podstawową warstwę ochrony biura lub przestrzeni komercyjnej?

Stabilne warunki środowiskowe, standardowa ekspozycja → czujnik PIR

→ Czy wymagana jest integracja z systemem PSIM, VMS lub SKD?

Sprawdź protokoły komunikacji, dostępność wyjść przekaźnikowych i wyjść alarmowych w wybranym modelu.

→ Czy obiekt wymaga zgodności z konkretną klasą zabezpieczenia?

Sprawdź wymagania normy EN 50131 dla danego stopnia SA (patrz niżej).

Standardy i normy – co powinien spełniać czujnik w obiekcie komercyjnym i infrastrukturze krytycznej

Dobór czujnika to nie tylko kwestia funkcjonalna – to wymóg formalny w obiektach o podwyższonych wymaganiach bezpieczeństwa.

Norma EN 50131 definiuje cztery stopnie zabezpieczenia (SA 1–4), które określają wymagania wobec całego systemu alarmowego, w tym detektorów:

• SA 1 – niskie ryzyko, podstawowe zastosowania mieszkalne,
• SA 2 – średnie ryzyko, małe obiekty komercyjne,
• SA 3 – wysokie ryzyko, obiekty komercyjne i przemysłowe,
• SA 4 – bardzo wysokie ryzyko, infrastruktura krytyczna, banki, instytucje państwowe.

Czujniki stosowane w obiektach SA 3 i SA 4 muszą posiadać odpowiednie certyfikaty i atesty – w Polsce często wymagane jest dopuszczenie CNBOP (Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej). W projektach eksportowych lub dla klientów międzynarodowych istotna jest zgodność z certyfikatami UL (Underwriters Laboratories).

Ubezpieczyciele coraz częściej uzależniają warunki ubezpieczenia od zastosowania komponentów spełniających konkretne normy. Przy projektowaniu systemu dla korporacji lub obiektu infrastruktury krytycznej warto ten aspekt omówić z brokerem ubezpieczeniowym już na etapie projektu.

Integracja czujników ruchu z systemem alarmowym

Czujnik ruchu sam w sobie jest tylko jednym elementem ekosystemu bezpieczeństwa. Jego wartość realizuje się w integracji z:

• centralą alarmową – która przetwarza sygnały, zarządza strefami i komunikuje się z centrum monitoringu,
• systemem CCTV – weryfikacja wizualna alarmów eliminuje niepotrzebne interwencje i dostarcza dowodów,
• systemem kontroli dostępu (SKD) – czujnik ruchu w strefie zastrzeżonej może blokować drzwi lub aktywować blokadę,
• platformą PSIM lub BMS – dla obiektów wielostrefowych i wielolokalizacyjnych, gdzie wymagane jest centralne zarządzanie bezpieczeństwem.

Przy wyborze czujników do większych wdrożeń kluczowa jest kompatybilność protokołów: magistrala RS-485, pętle alarmowe, systemy bezprzewodowe (RF, LoRa). Mieszanie standardów prowadzi do problemów integracyjnych, które w fazie projektu kosztują znacznie mniej niż podczas uruchomienia systemu.

Z perspektywy ROI: inwestycja w czujniki wyższej klasy (dualny zamiast PIR w wymagającym środowisku) zwraca się szybciej niż może się wydawać. Każdy nieuzasadniony alarm to koszt interwencji, czas reakcji ochrony i potencjalne zakłócenie operacji. W dużych obiektach przemysłowych redukcja fałszywych alarmów o 90% (typowy wynik zastosowania czujników dualnych) przekłada się na realne oszczędności operacyjne.

Podsumowanie

Trzy technologie, trzy zastosowania, jedna zasada: czujnik musi być dobrany do środowiska, nie odwrotnie.

• Czujnik dualny – gdy środowisko jest wymagające: wibracje, zmienne temperatury, ryzyko fałszywych alarmów. Wybór dla przemysłu, infrastruktury krytycznej i korporacji.

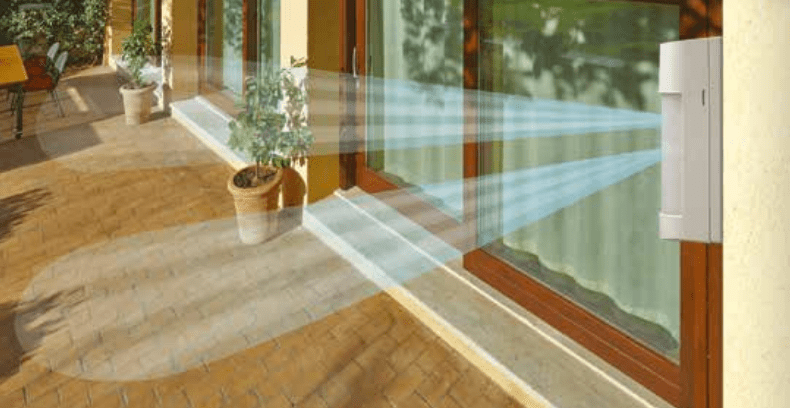

• Czujnik kurtynowy – gdy zależy Ci na precyzji: ochrona konkretnego okna, drzwi, przejścia. Niewidzialna linia, której nikt nie powinien przekraczać.
• Czujnik PIR – fundament każdego systemu alarmowego w stabilnych warunkach. Sprawdzony, ekonomiczny, wszechstronny w biurach i przestrzeniach komercyjnych.

Dobrze zaprojektowany system łączy wszystkie trzy technologie w warstwach – każda strefa chroniona jest adekwatnie do swojego profilu ryzyka.

Najczęściej zadawane pytania

Czym różni się czujnik dualny od PIR?

Czujnik PIR używa wyłącznie pasywnej podczerwieni do detekcji ciepła ciała. Czujnik dualny łączy PIR z technologią mikrofalową – alarm generowany jest tylko wtedy, gdy oba moduły jednocześnie wykryją ruch. To drastycznie redukuje fałszywe alarmy w wymagających środowiskach.

Czy czujnik kurtynowy można zamontować na zewnątrz?

Tak, pod warunkiem wyboru modelu o odpowiednim stopniu ochrony IP (minimum IP54 dla środowisk zewnętrznych) i zakresie temperaturowym odpowiednim dla lokalnego klimatu. Część producentów oferuje modele dedykowane do montażu zewnętrznego z grzałką przeciwkondensacyjną.

Jaki czujnik ruchu wybrać do magazynu lub hali produkcyjnej?

W środowiskach przemysłowych zdecydowanie rekomendowany jest czujnik dualny (PIR + MW). Hale generują wibracje, zmiany temperatury i ruch powietrza – warunki, w których sam PIR generuje nadmierną liczbę fałszywych alarmów.

Czy czujnik PIR reaguje na zwierzęta domowe?

Standardowe czujniki PIR mogą reagować na zwierzęta, szczególnie większe (psy, koty). Istnieją jednak modele z funkcją immunizacji na zwierzęta, które ignorują stworzenia do określonej masy ciała (zwykle do 25–38 kg). W środowiskach komercyjnych i przemysłowych problem zwierząt jest marginalny, ale warto go uwzględnić przy projektowaniu systemów dla obiektów z wolnym dostępem.

Jaką normę musi spełniać czujnik do systemu alarmowego klasy SA 3?

Dla stopnia zabezpieczenia SA 3 według normy EN 50131 wymagane są komponenty posiadające certyfikację przynajmniej Grade 3. W Polsce dla obiektów wymagających dopuszczenia przez ubezpieczyciela lub instytucje regulacyjne często wymagane jest dodatkowe dopuszczenie CNBOP. Przed zakupem warto zweryfikować wymagania konkretnego ubezpieczyciela oraz ewentualnych regulatorów branżowych.
