TESSERA 45
Zaawansowana architektura.
Wszechstronna platforma RFID i BLE przeznaczona do bezpiecznej identyfikacji, kontroli dostępu oraz integracji z urządzeniami OEM. Obsługa wielu standardów, architektura bezpieczeństwa LEGIC i elastyczne możliwości integracji — wszystko w ultrakompaktowym module o wymiarach 45 × 45 mm.
Jeden kompaktowy moduł.
Wiele możliwości.
TESSERA 45 łączy szeroką obsługę technologii identyfikacji, zaawansowane mechanizmy bezpieczeństwa oraz możliwości integracji z systemami wbudowanymi w jednej kompaktowej platformie.
Moduł RM4545V1, oparty na sprawdzonym układzie czytnika LEGIC SM-6300, obsługuje technologie RFID, standardy NFC oraz komunikację Bluetooth Low Energy. Antena zintegrowana z płytką PCB i interfejs RS-485 upraszczają projektowanie urządzeń identyfikacyjnych przeznaczonych do pracy w nowoczesnych systemach.
Platforma została opracowana z myślą o producentach OEM i integratorach systemów. Znajduje zastosowanie zarówno w elektronicznych systemach kontroli dostępu, jak i rozwiązaniach identyfikacji pracowników oraz systemach bezgotówkowych.
Wielostandardowa technologia RFID
Obsługa LEGIC advant i prime, ISO 14443A/B, ISO 15693 oraz wybranych identyfikatorów MIFARE, NFC i FeliCa.
BLE i identyfikatory mobilne
Rozwiązanie przystosowane do identyfikacji z wykorzystaniem smartfonów, z możliwością integracji z ekosystemami mobilnych identyfikatorów i portfeli cyfrowych.
Gotowość do integracji OEM
Zintegrowana antena, kompaktowa płytka PCB, komunikacja RS-485 oraz dedykowane interfejsy serwisowe i diagnostyczne.
Bezpieczeństwo jest fundamentem, a nie dodatkiem.
Architektura LEGIC Master-Token System Control umożliwia kontrolowaną autoryzację identyfikatorów i czytników w zarządzanym środowisku identyfikacyjnym.
Platforma obsługuje technologie kryptograficzne, w tym AES-128, AES-256, DES i 3DES. Dedykowane tokeny Master Token pozwalają właścicielom systemów zarządzać relacjami zaufania oraz autoryzacją identyfikatorów.
Autoryzacja identyfikatorów i czytników oparta na mechanizmie Master Token.
Obsługa AES-128, AES-256, DES i 3DES.
Zarządzanie zaufanymi czytnikami i identyfikatorami.
Wymiana danych z kompatybilnymi transponderami RFID.
Zaprojektowany, aby stać się częścią Twojego produktu.

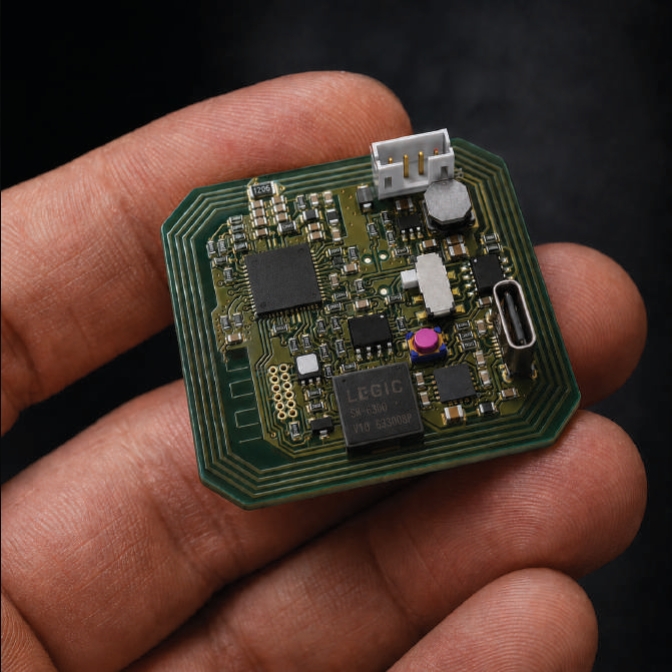

Kompaktowa płytka PCB o wymiarach 45 × 45 mm, ze ściętymi narożnikami i zintegrowaną anteną, ogranicza zapotrzebowanie na przestrzeń montażową i upraszcza integrację OEM.
Moduł wyposażono w interfejs RS-485 do komunikacji z systemem nadrzędnym, port USB Type-C do obsługi serwisowej i aktualizacji oprogramowania układowego, interfejs diagnostyczny RX/TX oraz dedykowany kontroler systemowy odpowiedzialny za uruchamianie i nadzorowanie pracy urządzenia.
Mikrokontroler nadzorczy STM32 ARM Cortex-M0+ odpowiada za inicjalizację sprzętu, monitorowanie komunikacji, diagnostykę oraz sygnalizację stanu. Architektura ta wspiera niezawodne działanie w wymagających środowiskach systemów wbudowanych.
Zintegrowana antena
Antena PCB pracująca z częstotliwością 13,56 MHz eliminuje konieczność stosowania oddzielnej, zewnętrznej anteny RFID.
Interfejs RS-485
Komunikacja z wykorzystaniem OSDP v2 i Modbus umożliwia integrację z kompatybilnymi systemami nadrzędnymi.
Kontroler STM32
Niezależne sterowanie uruchamianiem, monitorowanie komunikacji, sygnalizacja stanu RGB oraz diagnostyka serwisowa.
Zaprojektowany dla różnorodnych środowisk identyfikacji.
Elastyczna platforma dla producentów i dostawców technologii rozwijających bezpieczne urządzenia zintegrowane z nowoczesnymi systemami.
Kontrola dostępu
Bezkontaktowa identyfikacja i uwierzytelnianie w czytnikach oraz elektronicznych systemach kontroli dostępu.
Identyfikacja mobilna
Identyfikatory w smartfonach wykorzystujące BLE oraz obsługiwane ekosystemy NFC i portfeli cyfrowych.
Systemy bezgotówkowe
Komponenty identyfikacyjne dla środowisk transakcyjnych typu open-loop i closed-loop.
Integracja biometryczna
Bezpieczna obsługa identyfikatorów we współpracy z kompatybilnymi systemami uwierzytelniania biometrycznego.
Bilety i identyfikacja pracowników
Bezkontaktowa identyfikacja w systemach biletowych, identyfikatorach pracowniczych i zarządzaniu personelem.
Urządzenia OEM
Kompaktowa technologia RFID dla urządzeń przemysłowych, systemów bezpieczeństwa i produktów komunikujących się z innymi systemami.
Specyfikacja techniczna.
Podstawowe parametry modułu TESSERA 45 / RM4545V1.
| Parametr | Specyfikacja |
|---|---|
| Platforma RFID | LEGIC SM-6300 |
| Częstotliwość radiowa | 13,56 MHz |
| Wymiary PCB | 45 × 45 mm |
| Interfejs komunikacyjny | RS-485 |
| Protokoły komunikacyjne | OSDP v2, Modbus |
| Napięcie zasilania | 5–24 V DC |
| Pobór prądu | Do 60 mA |
| Temperatura pracy | Od −25°C do +65°C |
| Sygnalizacja | Diody LED: zielona, czerwona i niebieska; sygnalizator piezoelektryczny |
| Antena RFID | Zintegrowana antena PCB |
| Technologie mobilne | Bluetooth Low Energy; kompatybilność z NFC |
| Architektura bezpieczeństwa | LEGIC Master-Token System Control |
| Kontroler nadzorczy | STM32 ARM Cortex-M0+ |
Deklarowane zasięgi odczytu
| Standard radiowy | Zasięg odczytu |
|---|---|
| ISO 14443A | 3,5 cm |
| ISO 14443B | 4 cm |
| ISO 15693 | 5 cm |
| LEGIC RF | 5 cm |
Podane zasięgi odczytu pochodzą z karty katalogowej i mogą różnić się w zależności od rodzaju identyfikatora oraz warunków instalacji.
Obsługiwane technologie identyfikatorów
| Technologia | Przykładowe obsługiwane rodziny identyfikatorów |
|---|---|
| LEGIC RF | LEGIC advant i prime |
| ISO 14443A | LEGIC ATC/CTC, MIFARE Ultralight, Classic, Plus, DESFire, SmartMX, NFC P2P |
| ISO 14443B | Infineon SLE |
| ISO 15693 | LEGIC ATC/CTC, EM 4035, Infineon SRF55VxxP, Tag-It HFI |
| INSIDE Secure | Wyłącznie odczyt UID |
| Sony FeliCa | FeliCa, NFC P2P |
Szczegółowe warianty identyfikatorów oraz wymagania dotyczące kompatybilności przedstawiono w karcie katalogowej produktu.
Poznaj szczegóły technologii.
Zapoznaj się z pełną kartą katalogową TESSERA 45, zawierającą informacje o obsługiwanych wariantach identyfikatorów, architekturze sprzętowej, parametrach elektrycznych i interfejsach integracyjnych.
Karta katalogowa TESSERA 45 · Czerwiec 2026
Stwórz nowoczesne rozwiązanie identyfikacyjne z TESSERA 45.
Projektujesz nowy produkt do kontroli dostępu lub planujesz integrację technologii RFID z istniejącym urządzeniem? Skontaktuj się z RCS Engineering, aby omówić wymagania techniczne, możliwości integracji OEM oraz dostępność produktu.
