Systemy radarowe – zasada działania, rodzaje i zastosowanie
wrz 16, 2021
Systemy radarowe wykorzystują fale elektromagnetyczne do wykrywania obiektów, określania ich położenia, odległości, a w zależności od zastosowanej technologii także prędkości i kierunku ruchu. Radar wysyła sygnał, odbiera jego echo po odbiciu od przeszkody, a następnie analizuje parametry powracającej fali. Na tej podstawie system może określić, gdzie znajduje się wykryty element i czy się porusza.
Technologia radarowa znajduje zastosowanie m.in. w lotnictwie, meteorologii, transporcie, przemyśle, monitoringu oraz systemach bezpieczeństwa. Współczesne rozwiązania wykorzystują zaawansowane anteny, układy elektroniczne i cyfrowe przetwarzanie sygnałów, dzięki czemu mogą analizować wiele celów jednocześnie.
Spis treści
- Czym jest radar?
- Jak działa system radarowy?
- Jak radar określa odległość do obiektu?
- Jak radar mierzy prędkość?
- Jak radar określa kierunek i położenie obiektu?
- Jakie są rodzaje systemów radarowych?
- Gdzie stosuje się systemy radarowe?
- Radar a kamera – czym różnią się te technologie?
- Od czego zależy skuteczność systemu radarowego?
- Jakie są zalety systemów radarowych?
- Dlaczego dobór odpowiedniego radaru ma znaczenie?
- FAQ – najczęściej zadawane pytania
- Dobierz odpowiedni system radarowy
Czym jest radar?

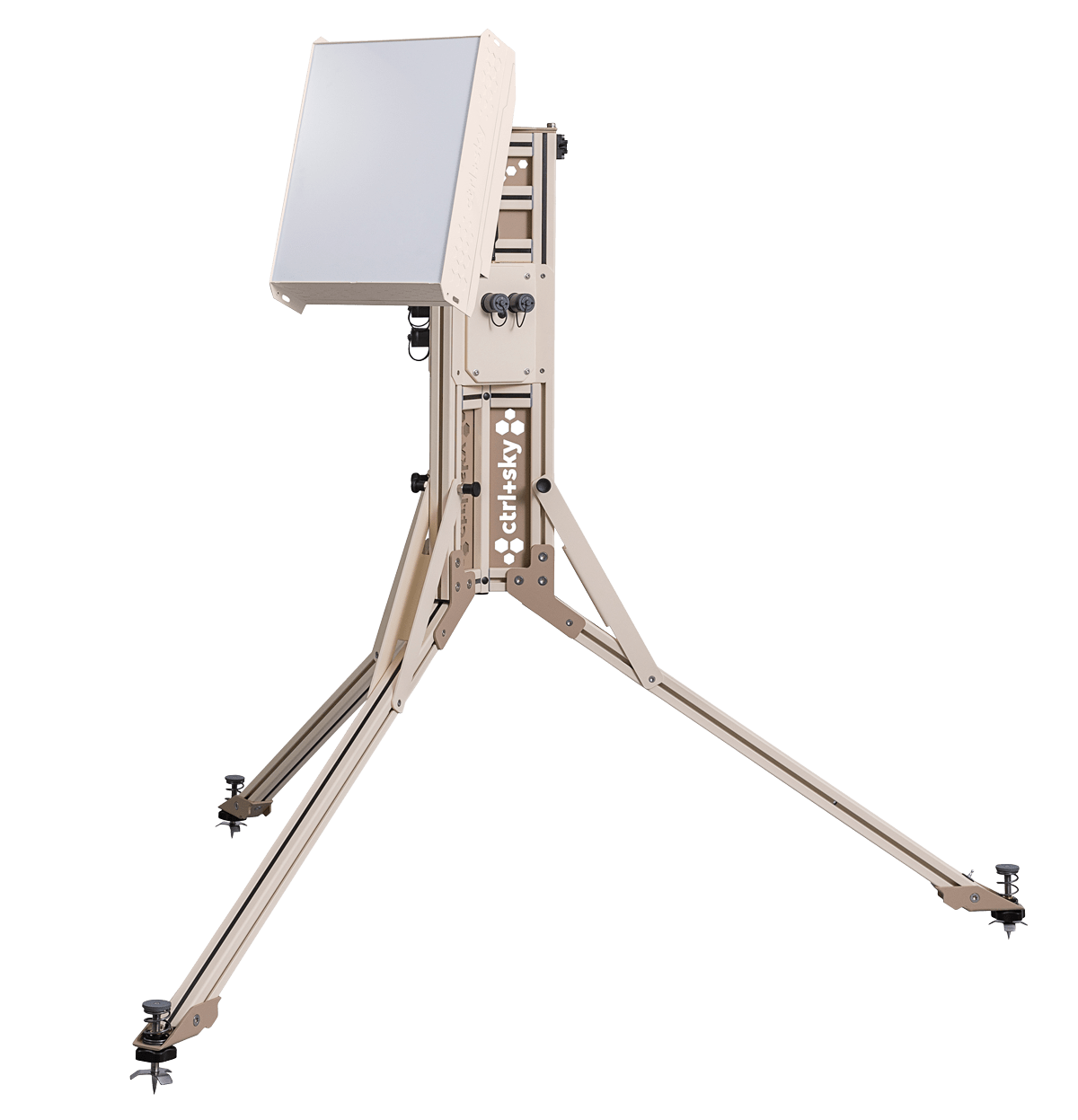

Radar to urządzenie elektroniczne służące do wykrywania i lokalizowania obiektów za pomocą fal elektromagnetycznych. Nazwa pochodzi od angielskiego określenia Radio Detection and Ranging, czyli radiowego wykrywania i określania odległości. W przeciwieństwie do rozwiązań optycznych radar nie potrzebuje światła widzialnego do wykrywania. Dzięki temu może pracować również w nocy oraz w warunkach ograniczonej widoczności. Podstawowy układ składa się z kilku elementów:
- nadajnika – generuje sygnał elektromagnetyczny,
- anteny – wysyła go w określonym kierunku i odbiera echo,
- odbiornika – przechwytuje i wzmacnia falę powracającą od wykrywanego celu,
- układu przetwarzania sygnałów – analizuje odebrane dane,
- systemu prezentacji lub sterowania – przedstawia wyniki operatorowi albo przekazuje je do dalszego przetwarzania.
W praktyce współczesne radary są znacznie bardziej zaawansowane niż prosty układ nadajnik–odbiornik. Cyfrowa analiza pozwala filtrować zakłócenia, rozróżniać wykrywane obiekty i śledzić ich ruch.
Jak działa system radarowy?
Zasada działania radaru opiera się na wysłaniu fali elektromagnetycznej w kierunku obserwowanego obszaru i analizie sygnału odbitego od znajdujących się tam obiektów. Jak działa radar w praktyce? Cały proces można uprościć do kilku etapów:
- generowanie sygnału – nadajnik wytwarza falę elektromagnetyczną o określonych parametrach,
- emisja fali – antena kieruje sygnał w stronę obszaru, który ma być monitorowany,
- odbicie od obiektu – jeżeli fala napotka przeszkodę, część energii zostaje odbita,
- odbiór echa – antena odbiera część powracającego sygnału,
- analiza sygnału – elektronika systemu analizuje m.in. czas powrotu, częstotliwość, fazę oraz poziom odebranego sygnału,
- określenie parametrów obiektu – na podstawie zebranych informacji radar może określić jego odległość, kierunek, a w odpowiednich systemach również prędkość radialną.
Czas pomiędzy wysłaniem sygnału a odebraniem jego echa pozwala obliczyć odległość do celu. Fale elektromagnetyczne rozchodzą się z bardzo dużą prędkością, dlatego nawet niewielkie różnice czasu mogą mieć znaczenie dla dokładności pomiaru.
Jak radar określa odległość do obiektu?
W przypadku radaru impulsowego odległość wyznacza się na podstawie czasu, jaki upływa od wysłania impulsu do odebrania jego odbicia. Im dłużej radar czeka na powrót sygnału, tym dalej znajduje się obiekt. W uproszczeniu odległość można przedstawić wzorem: R = c × t / 2, gdzie:
- R – odległość do obiektu,
- c – prędkość propagacji fali elektromagnetycznej,
- t – czas przejścia sygnału do obiektu i z powrotem.
Dzielenie przez dwa wynika z tego, że sygnał pokonuje drogę dwukrotnie: najpierw od radaru do obiektu, a następnie od obiektu do anteny.
Jak radar mierzy prędkość?
Do określania prędkości poruszającego się obiektu można wykorzystać efekt Dopplera. Jeżeli zbliża się do radaru, częstotliwość odebranego sygnału zmienia się w jednym kierunku. Gdy się oddala zmiana następuje w przeciwnym kierunku. Wielkość tego przesunięcia jest związana z prędkością względną celu.
Warto przy tym zaznaczyć, że radar dopplerowski mierzy przede wszystkim składową ruchu radialnego, czyli zmianę położenia względem urządzenia. Nie zawsze odpowiada ona rzeczywistej szybkości przemieszczania się obiektu. Efekt Dopplera jest wykorzystywany m.in. w radarach meteorologicznych, systemach kontroli ruchu oraz rozwiązaniach służących do śledzenia przemieszczających się celów.
Jak radar określa kierunek i położenie obiektu?
Sama informacja o odległości nie wystarcza do stworzenia pełnego obrazu sytuacji. Dlatego system radarowy analizuje również kierunek, z którego dociera echo. Znaczenie ma tutaj przede wszystkim charakterystyka anteny oraz sposób jej ustawienia lub elektronicznego kształtowania wiązki. Radar może dzięki temu określić, w którym sektorze znajduje się wykryty cel.
Połączenie informacji o odległości i kierunku pozwala ustalić jego położenie względem radaru. W bardziej zaawansowanych systemach dane są analizowane w czasie rzeczywistym, dzięki czemu możliwe jest nie tylko wykrywanie obiektów, ale również ich śledzenie i przewidywanie dalszego ruchu.
Jakie są rodzaje systemów radarowych?
Systemy radarowe można klasyfikować na wiele sposobów – m.in. ze względu na konstrukcję, sposób emisji sygnału, zastosowanie czy sposób przetwarzania danych.
Radar impulsowy
Radar impulsowy wysyła krótkie impulsy energii elektromagnetycznej, a następnie przechodzi w tryb odbioru i oczekuje na powracające echo. Jego ważną zaletą jest możliwość określania odległości na podstawie czasu powrotu impulsu. Rozwiązania impulsowe są stosowane m.in. w systemach obserwacji i monitorowania dużych obszarów.
Radar dopplerowski
Radar dopplerowski wykorzystuje przesunięcie częstotliwości sygnału odbitego od poruszającego się obiektu. Pozwala to określać jego prędkość radialną. W praktyce wiele współczesnych radarów łączy pomiar odległości z analizą dopplerowską, uzyskując znacznie więcej informacji o wykrytych celach.
Radar FMCW
Radar FMCW (Frequency Modulated Continuous Wave) emituje falę ciągłą, której częstotliwość zmienia się według określonego schematu. Porównanie sygnału nadawanego i odebranego umożliwia określenie informacji o odległości oraz ruchu obiektu. Technologia FMCW jest wykorzystywana m.in. w nowoczesnych radarach przemysłowych czy systemach monitorowania.
Radar SAR
Radar z syntetyczną aperturą (SAR – Synthetic Aperture Radar) wykorzystuje ruch platformy i odpowiednie przetwarzanie sygnałów do uzyskiwania szczegółowych obrazów obserwowanego obszaru. Rozwiązania SAR znajdują zastosowanie m.in. w teledetekcji, obserwacji powierzchni Ziemi i monitoringu zmian terenu.
Gdzie stosuje się systemy radarowe?
Technologia radarowa znajduje zastosowanie wszędzie tam, gdzie konieczne jest niezawodne wykrywanie, lokalizowanie lub monitorowanie obiektów.
Lotnictwo
Radary są wykorzystywane do obserwacji przestrzeni powietrznej, kontroli ruchu lotniczego oraz monitorowania warunków meteorologicznych. Dane radarowe pomagają określać położenie i ruch statków powietrznych.
Meteorologia
Radar meteorologiczny pozwala wykrywać opady i analizować ich przemieszczanie. Radary dopplerowskie mogą dodatkowo dostarczać informacji o ruchu cząstek opadu, co pomaga w analizie pola wiatru bądź rozwoju zjawisk atmosferycznych.
Transport i motoryzacja
Radary mogą służyć do wykrywania innych pojazdów, monitorowania odległości oraz wspierania systemów bezpieczeństwa. W rozwiązaniach motoryzacyjnych technologia radarowa jest wykorzystywana m.in. w systemach wspomagania kierowcy.
Przemysł
W przemyśle radary mogą być stosowane do pomiaru poziomu materiałów, wykrywania przeszkód, monitorowania procesów technologicznych oraz kontroli ruchu.
W zależności od zastosowania wykorzystuje się różne zakresy częstotliwości i konfiguracje urządzeń.
Monitoring infrastruktury
Naziemne systemy radarowe mogą być wykorzystywane do obserwacji przemieszczeń i deformacji terenu oraz elementów infrastrukturalnych. Stosuje się je m.in. przy monitorowaniu osuwisk, zboczy, zapór i innych obiektów wymagających ciągłej kontroli.
Bezpieczeństwo i ochrona

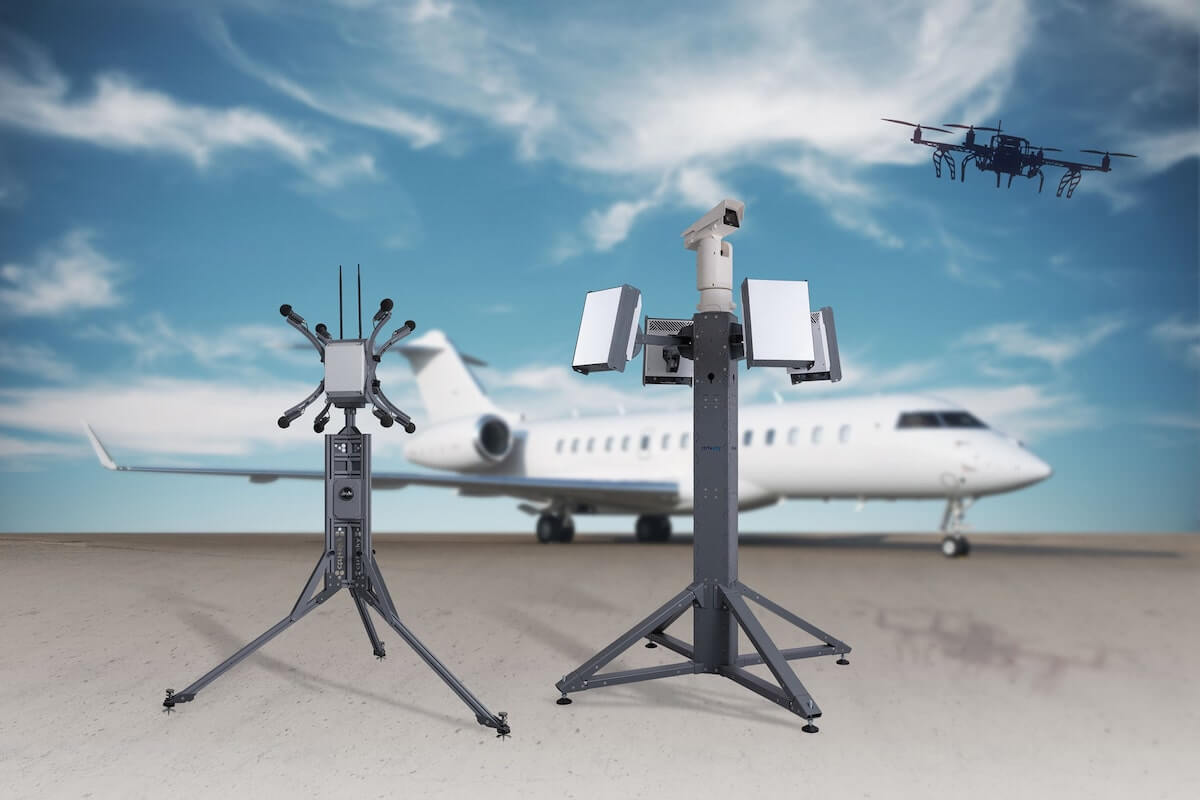

Systemy radarowe mogą wspierać ochronę obiektów, wykrywanie intruzów oraz monitorowanie określonych stref. Ich zaletą jest możliwość pracy niezależnie od oświetlenia, co pozwala uzupełniać rozwiązania bazujące na kamerach.
Radar a kamera – czym różnią się te technologie?
Radar i kamera dostarczają różnych informacji, dlatego w wielu zastosowaniach nie powinny być traktowane jako rozwiązania konkurencyjne.
| Cecha | Radar | Kamera |
| Wykrywanie obiektów | Tak | Tak |
| Pomiar odległości | Bardzo dobrze | Wymaga dodatkowych metod |
| Pomiar prędkości | Tak, w odpowiednich systemach | Wymaga analizy obrazu |
| Praca w nocy | Tak | Zależna od oświetlenia i technologii |
| Szczegółowy obraz obiektu | Nie | Tak |
| Odporność na ograniczoną widoczność | Zależna od warunków i częstotliwości, często wysoka | Zwykle niższa |
| Informacja o kształcie i wyglądzie | Ograniczona | Bardzo szczegółowa |
Radar dostarcza więc informacji o położeniu i ruchu obiektu, podczas gdy kamera pozwala analizować jego wygląd. W zaawansowanych systemach obie technologie mogą być stosowane jednocześnie.
Od czego zależy skuteczność systemu radarowego?
Skuteczność radaru zależy od wielu czynników. Znaczenie mają przede wszystkim:
- częstotliwość pracy,
- moc nadajnika,
- charakterystyka i zysk anteny,
- szerokość wiązki,
- czułość odbiornika,
- sposób przetwarzania sygnału,
- właściwości obserwowanego obiektu,
- odległość od obiektu,
- warunki propagacji fal,
- obecność innych źródeł zakłóceń.
Istotna jest również skuteczna powierzchnia odbicia radarowego. Określa ona, w uproszczeniu, jak silnie dany obiekt odbija energię elektromagnetyczną w kierunku radaru. Nie jest to po prostu fizyczna powierzchnia obiektu – wpływ mają m.in. kształt, materiał, orientacja względem anteny oraz częstotliwość używanego sygnału.
Jakie są zalety systemów radarowych?
Najważniejsze zalety technologii radarowej to możliwość:
- wykrywania obiektów bez wykorzystania światła widzialnego,
- pomiaru odległości,
- określania ruchu i prędkości radialnej,
- monitorowania dużych obszarów,
- pracy w czasie rzeczywistym,
- automatycznej analizy danych,
- współpracy z innymi systemami pomiarowymi i sterującymi.
Nie oznacza to jednak, że radar jest rozwiązaniem uniwersalnym. Dobór technologii powinien zawsze wynikać z konkretnego zastosowania, wymaganej dokładności, zasięgu i warunków pracy.
Dlaczego dobór odpowiedniego radaru ma znaczenie?
Nie każdy system radarowy będzie odpowiedni do każdego zadania. Inne wymagania będzie miał radar służący do monitorowania infrastruktury, inne urządzenie przemysłowe do pomiaru poziomu, a jeszcze inne system przeznaczony do śledzenia szybko poruszających się celów.
Przy projektowaniu rozwiązania należy uwzględnić m.in. zasięg, dokładność pomiaru, częstotliwość pracy, sposób montażu, charakter obserwowanego obiektu oraz warunki środowiskowe. Odpowiednio dobrana konfiguracja pozwala wykorzystać możliwości technologii radarowej bez przewymiarowania systemu i niepotrzebnego zwiększania kosztów.
FAQ – najczęściej zadawane pytania
Czy radar może jednocześnie wykrywać kilka obiektów?
Tak. Współczesne systemy radarowe mogą śledzić wiele obiektów jednocześnie, choć ich możliwości zależą od konstrukcji, zastosowanej technologii i sposobu przetwarzania sygnałów.
Co może zakłócać działanie radaru?
Na pracę systemu mogą wpływać m.in. inne radary, źródła promieniowania elektromagnetycznego, przeszkody oraz odbicia od otoczenia. Współczesne urządzenia wykorzystują rozwiązania ograniczające wpływ takich zakłóceń.
Czy radar może wykryć każdy obiekt?
Nie. Możliwość wykrycia zależy m.in. od wielkości, kształtu, materiału i orientacji obiektu względem radaru, a także jego odległości czy parametrów samego systemu.
Czy kilka radarów może pracować w tym samym miejscu?
Tak, ale ich rozmieszczenie i konfiguracja muszą uwzględniać możliwość wzajemnych zakłóceń. W wielu współczesnych systemach stosuje się mechanizmy synchronizacji i współistnienia kilku radarów pracujących w pobliżu siebie.
Dobierz odpowiedni system radarowy
Systemy radarowe pozwalają na wykrywanie, lokalizowanie i monitorowanie obiektów na podstawie analizy odbitych fal elektromagnetycznych. W zależności od konstrukcji mogą dostarczać informacji m.in. o odległości, kierunku oraz prędkości radialnej wykrywanego celu. Różne typy radarów, takie jak impulsowe, dopplerowskie, FMCW czy SAR, znajdują zastosowanie w lotnictwie, meteorologii, transporcie, przemyśle i monitoringu infrastruktury.
Skuteczność rozwiązania zależy jednak od właściwego dopasowania technologii do konkretnego zastosowania, warunków pracy i wymaganych parametrów. RCS Engineering zapewnia dobór technologii oraz kompleksowe wsparcie w zakresie monitoringu, zabezpieczenia i procesów pomiarowych, z uwzględnieniem specyfiki danego środowiska racy, a także jego wymagań technicznych.
